材料拉伸试验机-百科

产品介绍

　　材料拉伸试验机采用电子技术控制和测试，由电机通过传动装置带动横梁移动，对试样施加拉伸力。具有加力速度和测力范围可调节、变形测量精度高、动态反应速度快、能实时显示数据和绘制试验曲线等优点，广泛应用于各种材料的力学性能测试。

　　主要部件：

　　1.主机：是试验机的机械主体，包括框架、横梁、工作台等部分，用于安装和固定试样，并提供加载和支撑的作用。

　　2.力传感器：是测量拉伸力的关键部件，能够将作用在试样上的力准确地转换为电信号，以便计算机进行数据采集和处理。

　　3.引伸计：用于测量试样在拉伸过程中的伸长量或变形量，是计算材料应变和弹性模量等参数的重要依据。

　　4.试样夹具：根据不同的试样形状、尺寸和材料特性，选择合适的夹具将试样牢固地固定在试验机上，确保试验过程中试样不会滑动或脱落，保证试验结果的准确性。

　　5.电子控制系统：是试验机的核心部分，通过计算机软件和硬件组成的控制系统，实现对试验过程的精确控制，包括加载速度、加载力值、试验停止条件等的设置和控制。

　　应用领域：

　　1.金属材料：用于测试金属材料的拉伸强度、屈服强度、伸长率、断面收缩率等力学性能指标，为金属材料的选材、加工和质量控制提供依据。

　　2.橡胶塑料：可对橡胶、塑料等高分子材料进行拉伸、压缩、弯曲、撕裂、剥离等试验，研究其力学性能和加工性能，指导橡胶塑料产品的设计和生产。

　　3.电线电缆：用于测试电线电缆的拉伸强度、断裂伸长率、绝缘层和护套的剥离强度等性能，确保电线电缆的质量和安全性。

　　4.纺织纤维：对纺织纤维进行拉伸试验，测定其断裂强度、断裂伸长率、初始模量等性能指标，为纺织纤维的品质评定和纺织工艺的优化提供参考。

　　5.建筑材料：如水泥、混凝土、钢材等建筑材料的拉伸、压缩、弯曲等力学性能测试，对于建筑工程的质量控制和结构安全具有重要意义。

　　主要技术参数：

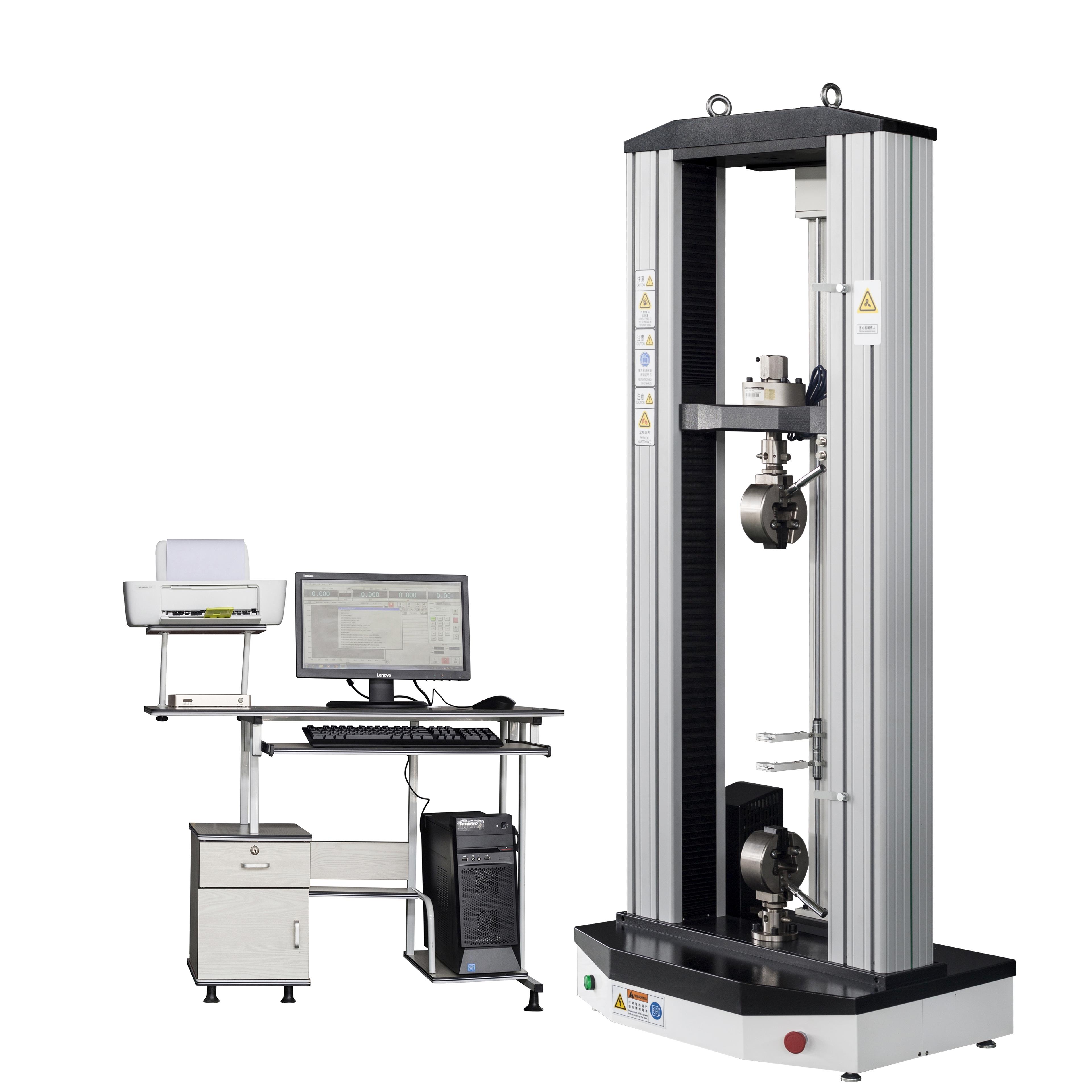

WDW-20材料拉伸试验机
1	最大试验力	20kN
2	试验机级别	0.5级
3	负荷测量范围	0.4%～100%FS
4	示值相对误差	±0.5%
5	试验力分辨率	1/±500000FS（全程分辨率不变）
6	变形测量范围	0.2%～100%
7	力控速率调节范围	0.005%～5%FS/S
8	力控速率控制精度	速率<0.05%FS时，为±1%设定值以内；速率≥0.05%FS时，为±0.5%设定值以内；
9	变形速率调节范围	0.005～5%FS/s；
10	变形速率控制精度	速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内；
11	位移速率调节范围	0.001～500mm/min；（可定制高速系统0.001～2000mm/min）
12	位移速率控制精度	为设定值的±0.2%以内；
13	恒力、恒变形、恒位移控制范围	0.5%～100%FS
14	恒力、恒变形、恒位移控制精度	设定值≥10%FS时，为设定值的±0.5%以内设定值＜10%FS时，为设定值的±1%以内
15	有效试验跨度	400mm
16	横梁移动行程	1000mm
17	电源电压	～220V±10% 50Hz（须可靠接地）
18	机器功率	500W
19	载荷机架尺寸(LWH)	780x465x1600mm
20	机器重量	≈200kg
