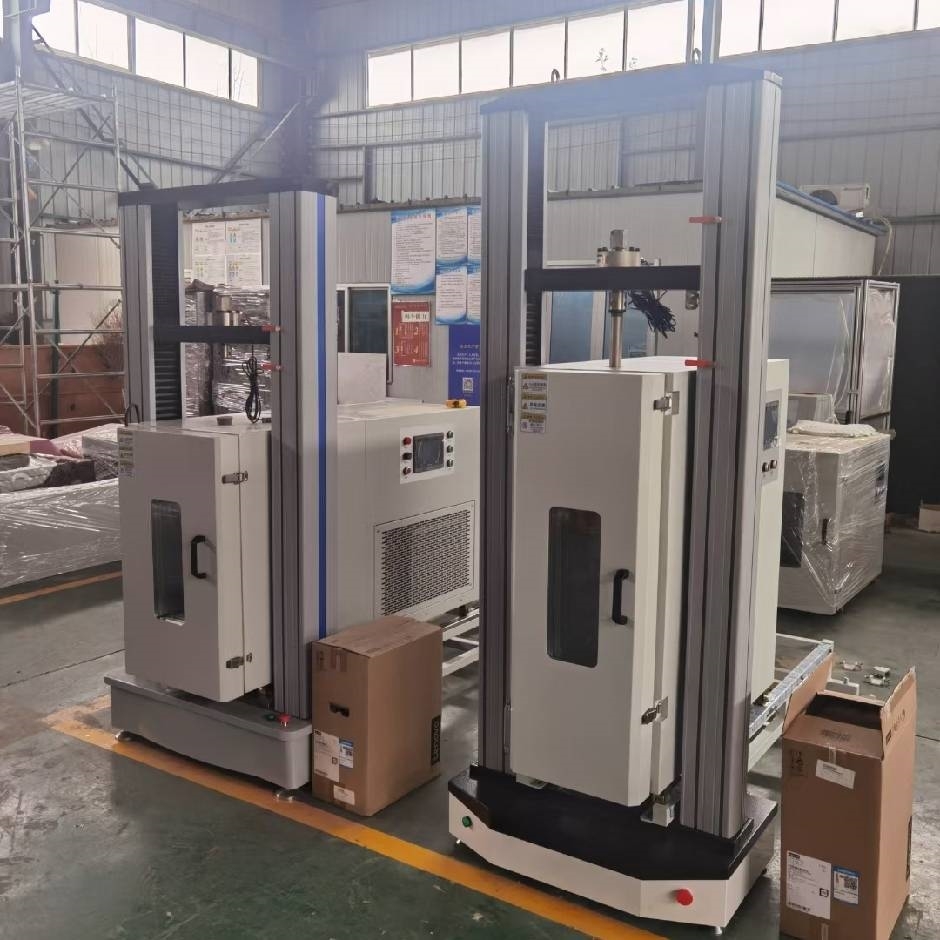

高低温拉力试验机是一款技术密集型的材料测试设备，用于评估材料在不同温度环境下的力学性能。以下是对其详细分析介绍：
一、 设备定义与核心价值
高低温拉力试验机是一种集精密机械传动、自动控制、制冷/加热技术和传感测量技术于一体的复杂系统。
它的核心价值在于能够模拟材料在实际服役环境中可能遇到的恶劣温度条件，并在此条件下精确测量其力学性能。这对于产品的可靠性设计、失效分析、质量验证及新材料研发至关重要。
二、 核心工作原理
设备由力学测试系统、环境模拟系统和测量控制系统三大部分高度集成，协同工作。
1. 力学测试系统
•驱动方式：主流为伺服电机驱动，通过精密滚珠丝杠将电机的旋转运动转化为横梁的直线运动，从而对试样施加拉伸、压缩等载荷。对于极大载荷，也可采用电液伺服驱动。
•主机框架：通常采用高刚性的门式(双立柱)框架，为环境箱提供稳定的安装基础。
2. 环境模拟系统
这是设备的技术核心和难点所在，其工作原理如下：
•高温产生：通过安装在环境箱内壁的高效镍铬合金电热丝加热。通过高强度离心风机进行强制对流，使箱内温度均匀。
•低温产生：采用机械压缩制冷原理。通常采用复叠式制冷系统，利用R23/R404A等环保制冷剂，通过压缩机、冷凝器、蒸发器等部件的循环，吸收箱内热量，实现低温。极限低温常需液氮(LN2)辅助制冷。
•温度控制：由智能PID温控器完成。它接收来自铂电阻温度传感器的反馈信号，与设定值进行比较，通过PID运算实时调节加热器的输出功率或制冷压缩机的启停，实现温度的精确、稳定控制。
•箱体结构：采用内外双层不锈钢结构，中间填充超细玻璃纤维或聚氨酯泡沫等高性能保温材料，最大限度减少热损失。
3. 测量控制系统
•力值测量：高精度应变式力传感器通常安装在主机框架上(环境箱外部)，免受温度影响，确保力值测量的长期稳定性和准确性。
•变形测量(技术难点与关键)：
•接触式引伸计：需使用特殊材料和设计的高低温引伸计，可在特定温度范围内直接接触试样进行测量。存在安装繁琐、可能打滑等缺点。
•非接触式视频引伸计：通过高分辨率摄像头追踪试样上的标记点(如使用高温墨汁制作的散斑)，实时计算应变。它避免了接触式测量的缺点，无摩擦、无滑移，精度高，是进行高低温变形测量的理想选择。
•集成控制：现代设备通过一套集成式测控软件同时控制试验机的力学动作(速度、模式)和环境箱的温度，并同步采集所有数据(力、变形、位移、温度)，建立它们之间的精确对应关系。
二、核心结构
拉力试验单元：包括伺服电机、传感器、夹具等，用于施加拉伸、压缩、弯曲等载荷。
温度控制单元：高低温箱(环境箱)，通过加热器、制冷机组(如液氮或压缩机制冷)实现温度调节。
控制系统：PLC或计算机软件，控制温度、加载速率、数据采集等。
数据采集系统：高精度传感器实时记录力值、位移、变形、温度等参数。
三、主要应用
1.材料研发：
测试金属、塑料、橡胶、复合材料等在高温或低温下的拉伸、压缩、剪切性能。
2.电子电器：
评估PCB板、线缆、封装材料的热胀冷缩耐受性。
3.汽车工业：
验证轮胎、密封件、金属部件在恶劣环境下的可靠性。
4.航空航天：
模拟高空低温或发动机高温环境对材料的影响。
四、技术优势
1.多功能性：
支持多种测试模式(拉伸、剥离、撕裂等)和标准(ASTM D638、ISO 527等)。
2.自动化：
软件自动生成报告，支持实时曲线显示和数据导出。
3.安全性：
过载保护、紧急停止、温度超限报警等安全机制。
五、选型注意事项
1.温度与载荷匹配：
高温可能降低设备最大载荷能力，需预留余量。
2.夹具适配性：
特殊材料(如薄膜、纤维)需定制夹具。
3.制冷方式：
液氮制冷降温快但成本高，机械制冷适合长期运行。
六、维护与校准
1.定期维护：清洁温控箱、检查传感器精度、润滑传动部件。
2.校准要求：
力传感器：每年一次。
温度系统：通过热电偶或红外测温仪校准。
